Prąd stały (DC) płynie zawsze w jednym kierunku, a prąd zmienny (AC) cyklicznie zmienia kierunek przepływu i wartość. W gniazdku w Polsce mamy prąd zmienny o napięciu 230 V i częstotliwości 50 Hz, a baterie, akumulatory i panele fotowoltaiczne dostarczają prąd stały. Większość elektroniki – telefony, laptopy, oświetlenie LED – i tak pracuje na prądzie stałym, który zasilacz wytwarza z prądu zmiennego.
W skrócie
- Kierunek: prąd stały płynie w jedną stronę, prąd zmienny zmienia kierunek – w Polsce 50 pełnych cykli na sekundę (50 Hz).
- Źródła: DC – baterie, akumulatory, ogniwa fotowoltaiczne; AC – generatory (prądnice) w elektrowniach.
- Przesył: napięcie prądu zmiennego łatwo zmienić transformatorem, dlatego sieci energetyczne pracują na AC.
- Zastosowania: AC – sieć domowa i silniki; DC – elektronika, samochody, magazyny energii i niektóre linie przesyłowe wysokiego napięcia.
Prąd stały a zmienny – podstawowa różnica
Prąd elektryczny to uporządkowany ruch ładunków elektrycznych – w metalowych przewodach są to elektrony. W prądzie stałym ładunki przemieszczają się cały czas w tym samym kierunku, a napięcie ma stałą biegunowość: jeden zacisk jest zawsze „plusem”, drugi „minusem”. Na wykresie napięcie w czasie to w idealnym przypadku pozioma linia.
W prądzie zmiennym napięcie i natężenie zmieniają się okresowo. W sieci energetycznej przebieg ma kształt sinusoidy: napięcie rośnie do wartości maksymalnej, spada do zera, zmienia znak, osiąga minimum i wraca do zera. Liczba takich pełnych cykli w ciągu sekundy to częstotliwość, mierzona w hercach (Hz). W Polsce i większości Europy wynosi ona 50 Hz.
Co oznacza 230 V w gniazdku?
Ponieważ napięcie prądu zmiennego cały czas się zmienia, podaje się jego wartość skuteczną. Napięcie 230 V oznacza, że np. czajnik podłączony do gniazdka grzeje z taką samą mocą, jak gdyby zasilić go napięciem stałym 230 V. Wartość szczytowa sinusoidy jest wyższa – wynosi około 325 V (230 V × √2), a w każdym cyklu napięcie przechodzi od +325 V do −325 V.
Na urządzeniach i zasilaczach rodzaj prądu oznacza się symbolami: prąd zmienny to AC (ang. alternating current) lub znak „~”, prąd stały to DC (ang. direct current) lub linia ciągła z linią przerywaną pod spodem.
Dlaczego w sieci płynie prąd zmienny?
Pod koniec XIX wieku trwał spór nazywany „wojną prądów”: Thomas Edison promował prąd stały, a George Westinghouse, korzystający z rozwiązań Nikoli Tesli, prąd zmienny. Zwyciężył prąd zmienny, głównie dzięki transformatorom.
Transformator pozwala łatwo podnieść napięcie prądu zmiennego do bardzo wysokich wartości przed przesyłem i obniżyć je przed dostarczeniem do domów. Im wyższe napięcie, tym mniejsze natężenie potrzebne do przesłania tej samej mocy, a więc mniejsze straty w przewodach. Dodatkowo generatory w elektrowniach w naturalny sposób wytwarzają prąd zmienny, a silniki prądu zmiennego są proste i trwałe.
Prąd stały wraca jednak do przesyłu energii w postaci linii HVDC (wysokiego napięcia prądu stałego), szczególnie na dużych odległościach i w kablach podmorskich. Przykładem jest SwePol Link – podmorskie połączenie prądu stałego między Polską (okolice Słupska) a Szwecją, działające od 2000 roku.
Zastosowania prądu stałego i zmiennego
Prąd zmienny zasila sieć energetyczną, instalacje w domach i budynkach, a także wiele silników – w pralkach, pompach czy maszynach przemysłowych. Bezpośrednio z sieci działają m.in. czajniki, grzejniki elektryczne i piekarniki.
Prąd stały zasila niemal całą elektronikę: telefony, komputery, routery, telewizory i oświetlenie LED. Urządzenia te mają zasilacz (wbudowany lub zewnętrzny), który zamienia prąd zmienny z gniazdka na stały – element odpowiedzialny za tę zamianę to prostownik. Odwrotną konwersję wykonuje falownik (inwerter), np. w instalacji fotowoltaicznej, gdzie prąd stały z paneli trzeba zamienić na zmienny, by mógł trafić do sieci. Na prądzie stałym działa też instalacja elektryczna samochodu oraz akumulatory w autach elektrycznych.
Tabela porównawcza: prąd zmienny a prąd stały
| Cecha | Prąd stały (DC) | Prąd zmienny (AC) |
|---|---|---|
| Kierunek przepływu | Zawsze ten sam | Zmienia się cyklicznie |
| Przebieg w czasie | Stała wartość | Najczęściej sinusoida |
| Częstotliwość | 0 Hz | W Polsce 50 Hz |
| Oznaczenie | DC, linia ciągła z przerywaną | AC, znak „~” |
| Typowe źródła | Baterie, akumulatory, ogniwa fotowoltaiczne | Generatory w elektrowniach |
| Zmiana napięcia | Wymaga przetwornic elektronicznych | Prosta – transformatorem |
| Typowe zastosowania | Elektronika, samochody, LED, linie HVDC | Sieć energetyczna, gniazdka, silniki |
Jak sprawdzić, jakiego prądu potrzebuje urządzenie?
- Przeczytaj tabliczkę znamionową lub zasilacz: zapis „Input: 100–240 V ~ 50/60 Hz” oznacza wejście prądu zmiennego, a „Output: 5 V ⎓ 3 A” – wyjście prądu stałego.
- Zwracaj uwagę na biegunowość: przy prądzie stałym odwrotne podłączenie plusa i minusa może uszkodzić urządzenie.
- Za granicą sprawdź parametry sieci: np. w USA w gniazdkach jest 120 V i 60 Hz – większość zasilaczy elektroniki to obsługuje, ale część urządzeń grzewczych już nie.
- Nie ingeruj w instalację samodzielnie: napięcie sieciowe jest groźne dla życia. Prace przy instalacji elektrycznej i fotowoltaice powinien wykonywać elektryk z uprawnieniami.
Najczęściej zadawane pytania (FAQ)
Jaki prąd jest w gniazdku – stały czy zmienny?
W gniazdku jest prąd zmienny. W Polsce ma napięcie skuteczne 230 V i częstotliwość 50 Hz, co oznacza 50 pełnych cykli zmian w ciągu sekundy.
Co oznaczają skróty AC i DC?

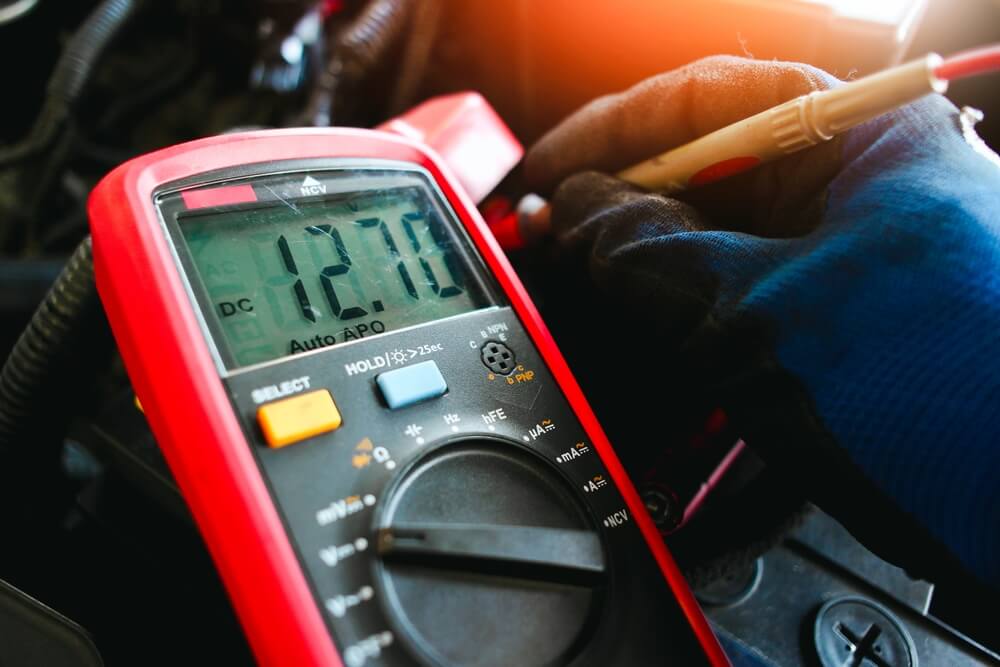

AC (alternating current) to prąd zmienny, a DC (direct current) – prąd stały. Skróty te znajdziesz na zasilaczach, ładowarkach i miernikach.
Czy bateria daje prąd stały?
Tak. Baterie i akumulatory są źródłami prądu stałego, podobnie jak ogniwa fotowoltaiczne. Aby energię z paneli słonecznych oddać do sieci, potrzebny jest falownik, który zamienia prąd stały na zmienny.
Dlaczego do przesyłu energii używa się prądu zmiennego?
Bo napięcie prądu zmiennego można łatwo podwyższać i obniżać transformatorami. Przesył przy wysokim napięciu zmniejsza straty w liniach. Na bardzo długich trasach i w kablach podmorskich stosuje się jednak także linie wysokiego napięcia prądu stałego (HVDC).
Który prąd jest bardziej niebezpieczny?
Niebezpieczne są oba – skutki porażenia zależą m.in. od napięcia, natężenia, drogi przepływu przez ciało i czasu działania. Napięcie sieciowe 230 V może zabić, dlatego prace przy instalacji należy zostawić elektrykowi.
